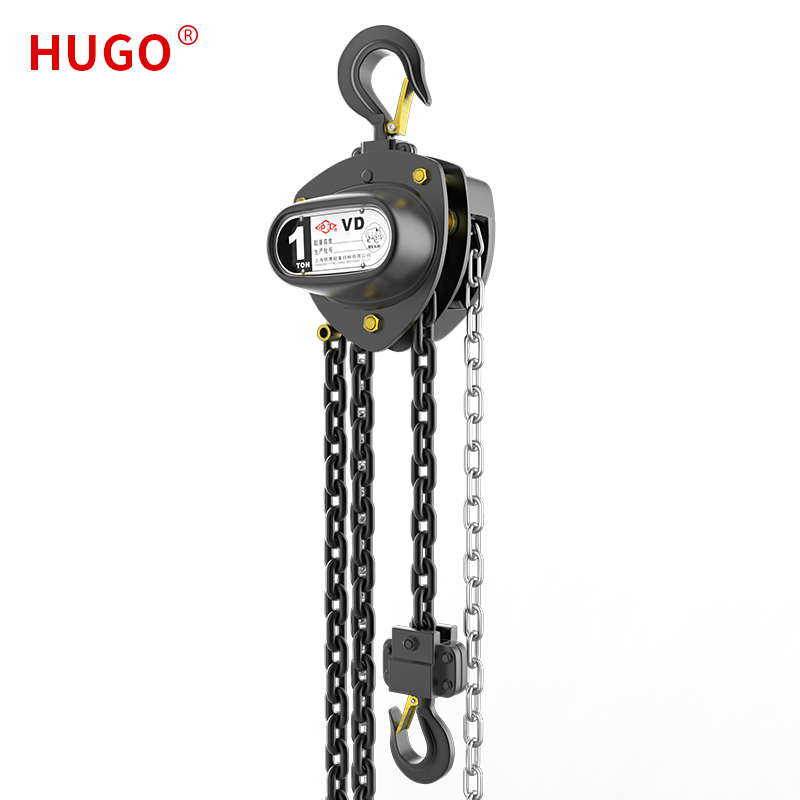

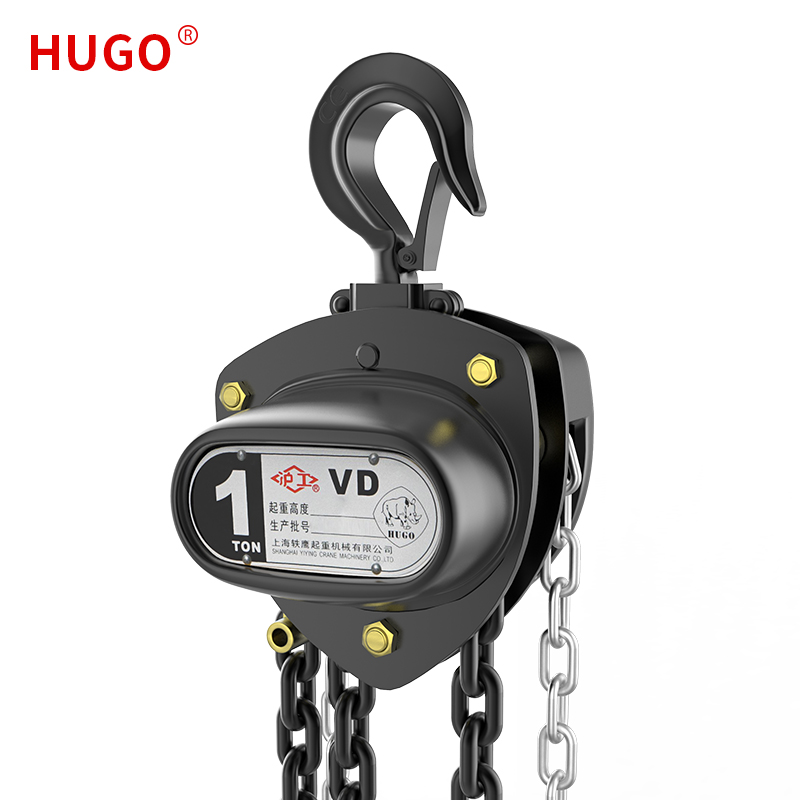

चेन ब्लक १ टन, सामान्यतया चेन होइस्ट वा म्यानुअल होइस्ट भनेर चिनिन्छ, प्रयोगकर्ता-अनुकूल र पोर्टेबल म्यानुअल लिफ्टिंग उपकरण हो। यो सञ्चालन मा यसको सरलता र सुविधा बोक्ने को लागी मान्यता प्राप्त छ। मुख्यतया साना भार र उपकरणहरूको छोटो दूरीको लिफ्टिङको लागि प्रयोग गरिन्छ, यो सामान्यतया 10 टन सम्मको तौलहरू ह्यान्डल गर्नमा निपुण छ, अधिकतम क्षमता 20 टन सम्म पुग्ने, र सामान्यतया 6 मिटर भन्दा बढी नबढ्ने उचाइहरू उचाल्ने सुविधा दिन्छ।
चेन ब्लक १ टन म्यानुअल चेन र स्प्रोकेट मेकानिजम प्रयोग गरेर सञ्चालन हुन्छ। भारी भार उठाउँदा, म्यानुअल चेन र ह्यान्ड स्प्रोकेट घडीको दिशामा घुमाइन्छ, लोड उठाउँदै। भार कम गर्न, ह्यान्ड जिपर चेनलाई घडीको विपरीत दिशामा तानिन्छ, ब्रेक सिटलाई ब्रेक प्याडबाट अलग गर्छ। र्याचेट पवलको कारण स्थिर रहन्छ, जुन, पाँच-दाँत लामो शाफ्ट द्वारा संचालित, भारलाई सहज रूपमा तल झर्ने अनुमति दिदै, उल्टो दिशामा घुमाउने स्प्रोकेटको कारण बनाउँछ।
यी चेन होइस्टहरूले सामान्यतया र्याचेट घर्षण डिस्क प्रकारको एकतर्फी ब्रेकहरू प्रयोग गर्छन् जुन लोड अन्तर्गत आत्म-संलग्न हुन्छन्। स्प्रिङहरूले सुरक्षित ब्रेकिङलाई बढाउँदै, र्याचेटहरूसँग पलहरू जाल सुनिश्चित गर्दछ। चेन ब्लक १ टन यसको सुरक्षा, विश्वसनीयता, कम मर्मत, उच्च मेकानिकल दक्षता, न्यूनतम ब्रेसलेट तनाव, हल्का वजन, पोर्टेबिलिटी, पातलो उपस्थिति, कम्प्याक्ट साइज र स्थायित्वका लागि प्रख्यात छ। यो विभिन्न सेटिङहरू जस्तै कारखानाहरू, खानीहरू, निर्माण साइटहरू, डकहरू, गोदामहरू, र थपको लागि आदर्श हो, मेसिन स्थापना र सामान उठाउने सुविधा। विशेष गरी खुल्ला वायु र गैर-संचालित अपरेसनहरूमा फाइदाजनक, यसको उत्कृष्टता प्रदर्शन।
मिश्र धातु इस्पात घटकहरु संग निर्मित, चेन 800Mpa उच्च-शक्ति लिफ्टिङ चेन सामाग्री बाट निर्माण गरिएको छ, सामान्यतया 20M2 सामाग्री को उपयोग गरीएको छ जुन मध्यम-फ्रिक्वेन्सी क्वेन्चिंग तातो उपचारबाट गुज्रिन्छ, कम पहिरन र जंग प्रतिरोध प्रदान गर्दछ। उच्च-शक्तिको हुक, सामान्यतया मिश्र धातुको इस्पातबाट बनेको, एक अद्वितीय डिजाइनको साथ नक्कली हुन्छ जसले ओभरलोडिंग रोक्न नियन्त्रण लिफ्टिङलाई अनुमति दिन्छ। महत्त्वपूर्ण रूपमा, यसले युरोपेली CE सुरक्षा मापदण्डहरूको पालना गर्दछ।
निर्दिष्टीकरण
मोडेल |
HSZ1 |
HSZ1.5 |
HSZ2 |
HSZ3 |
HSZ5 |
HSZ10 |
HSZ20 |
क्षमता |
1 |
1.5 |
2 |
3 |
5 |
10 |
20 |
लिफ्टिङ उचाइ |
2.5 |
2.5 |
2.5 |
3 |
3 |
3 |
3 |
परीक्षण लोड |
1.25 |
1.875 |
2.5 |
3.75 |
6.25 |
12.5 |
25 |
दुई हुकहरू बीचको दूरी |
270 |
368 |
444 |
486 |
616 |
700 |
1000 |
ह्यान्ड क्याटेनरी पुल |
309 |
343 |
314 |
343 |
383 |
392 |
392 |
लोड चेन को NO |
1 |
1 |
2 |
2 |
2 |
4 |
8 |
लोड चेन को आकार |
6 |
8 |
6 |
8 |
10 |
10 |
10 |
सुविधा र आवेदन
चेन ब्लक १ टन एक फिक्स्ड पुलीको परिष्कृत संस्करण हो, यसका सबै फाइदाहरू इनहेरिट गर्दै नवीन सुविधाहरू समावेश गर्दै। रिभर्स ब्याकस्टप ब्रेक रिड्यूसर र चेन पुली ब्लकको संयोजन गर्दै, यो उपकरणले सममित रूपमा व्यवस्थित माध्यमिक स्पुर गियर रोटेशन संरचना समावेश गर्दछ जसले सरलता, स्थायित्व र दक्षता सुनिश्चित गर्दछ।
चेन ब्लक १ टन सञ्चालन गर्दा म्यानुअल चेन र ह्यान्ड स्प्रोकेट तान्नु, घर्षण प्लेट र्याचेट र रोटेशनको लागि ब्रेक सिट जोड्नु समावेश छ। यस कार्यले दाँत लामो शाफ्ट, प्लेट गियर, दाँत छोटो शाफ्ट, र स्प्लाइन होल गियरको परिक्रमामा परिणाम दिन्छ। फलस्वरूप, स्प्लाइन होल गियरमा माउन्ट गरिएको होइस्टिङ स्प्रोकेटले भारी वस्तुहरूलाई स्थिर रूपमा उठाउन अनुमति दिँदै, फहराउने चेन चलाउँछ।
सञ्चालनको समयमा सुरक्षा सुनिश्चित गर्न, चेन ब्लक 1 टनले र्याचेट घर्षण डिस्क प्रकारको एकतर्फी ब्रेक प्रयोग गर्दछ। यो ब्रेकिङ मेकानिजमले स्वचालित रूपमा लोड अन्तर्गत काम गर्छ, वसन्त कार्यको कारणले र्याचेटसँग पवल मेस गर्दै, सुरक्षित र सुरक्षित ब्रेकिङ सुनिश्चित गर्दछ।
विवरणहरू
चेन ब्लक १ टनमा प्लास्टिक कभर, गाढा हुने र एन्टी-ड्रपिङ स्प्रे गर्ने फाइदाहरू छन्, र कम्प्याक्ट क्रिमिङ र गाढा हुने एन्टि-फलिङ कभर अपनाउँछ, र चेन दर लगभग शून्य छ।
चेन ब्लक १ टनले डबल ड्राई ब्रेक प्रणाली अपनाउछ, सजिलै उठाउने, कम श्रम प्रयोग गरेर, तर सुरक्षा कार्यसम्पादनमा पनि धेरै सुधार गर्दछ।
चेन ब्लक १ टनले बाक्लो भित्री शेल, बल बेरिङसहितको स्टिलको कचौरा, बाक्लो इम्बोस्ड भित्ता बोर्ड, शमन गर्ने ताप उपचार अपनाउछ। लचिलो र लामो सेवा जीवन।
चेन ब्लक १ टनले सुई रोलर बेयरिङ, डबल स्प्रोकेट डिजाइन, चिकनी स्लाइड चेन अड्किएको छैन, सजिलो सञ्चालन थप श्रम बचत अपनाउछ।
चेन ब्लक १ टनको चेनले gb G80 ग्रेड म्यांगनीज स्टिल चेन, क्विन्चिङ प्रक्रिया, प्रमाणीकरण स्टिल सिल, गैल्भेनाइज्ड ह्यान्ड चेन, जंग प्रतिरोधी र खिया लाग्न सजिलो छैन अपनाएको छ। यसमा चार गुणा ब्रेकिङ फोर्स छ।
चेन ब्लक १ टनको हुकले म्याङ्गनीज स्टिलको एन्टी-डिटेच हुक, सुरक्षा जिब्रो, कडा म्याङ्गनीज स्टिल हुक र इम्बेडेड केबल प्लेटलाई अपनाउँछ। 360° रोटेशन को संरचना अधिक लचिलो छ।
